计算机组成原理：中央处理器

四方面基本功能

1. 指令控制
2. 操作控制
3. 时间控制
4. 数据加工

主要组成部分

• 控制器
• 运算器

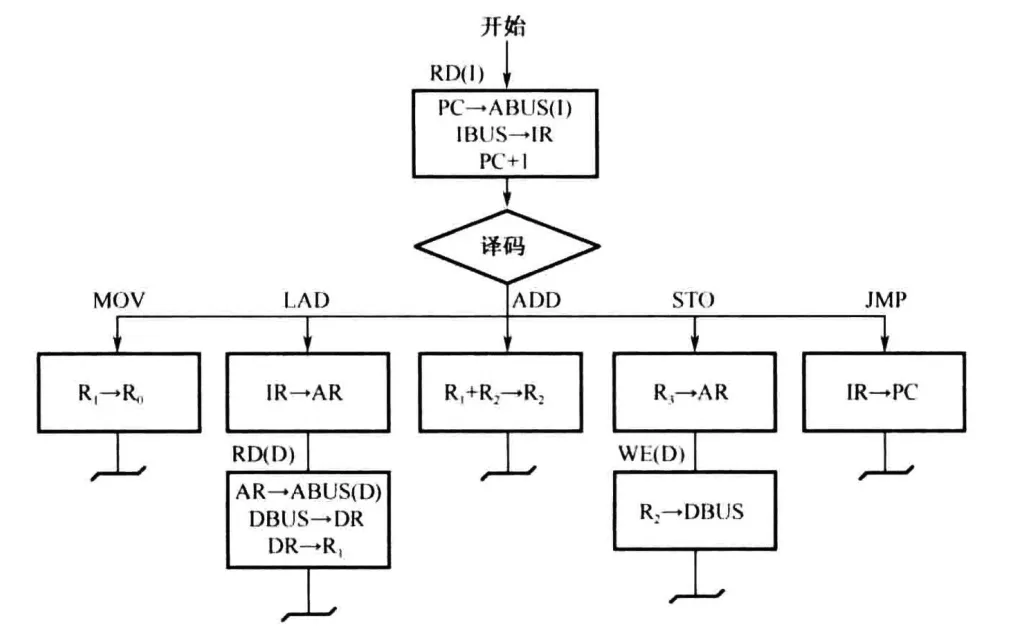

用方框图语言表示指令周期

微程序控制器

微指令格式

1. 水平型微指令：一次能定义并执行多个并行操作微命令的微指令
2. 垂直型微指令：微指令中设置微操作码字段，采用微操作码编译法，由微操作码规定微指令的功能

CPU 流水线

一条指令执行的4个阶段

1. IF 取指令
2. ID 指令译码
3. EX 执行运算
4. MEM 访存取数
5. WB 结果写回

流水线的冒险与处理

1. 结构冒险：多条指令在同一时刻争用同一资源，解决方法：
   1. 后一条指令暂停一个时钟周期
   2. 单独设置数据存储器和指令存储器，使取数和取指令操作在不同的存储器中进行
2. 数据冒险：
   1. 写后读
   2. 读后写
   3. 写后写

• 解决办法：数据旁路：在输出和输入之间有专门的通道可以执行结果到输入的操作， 解决了需要等待操作完成的问题

3. 控制冒险：指令不一定顺序执行，如果执行转移、调用或返回等指令时，会改变 PC 值

流水线的性能指标

流水线的吞吐率：

$$TP = \frac{n}{(k + n - 1) \cdot \Delta t}$$

• $n$: 总任务数
• $k$: 流水段的段数
• $\Delta t$: 时钟周期

流水线的加速比：

$$S = \frac{T_0}{T_k}$$

• $T_0$: 不使用流水线的总时间
• $T_k$: 使用流水线的总时间

习题

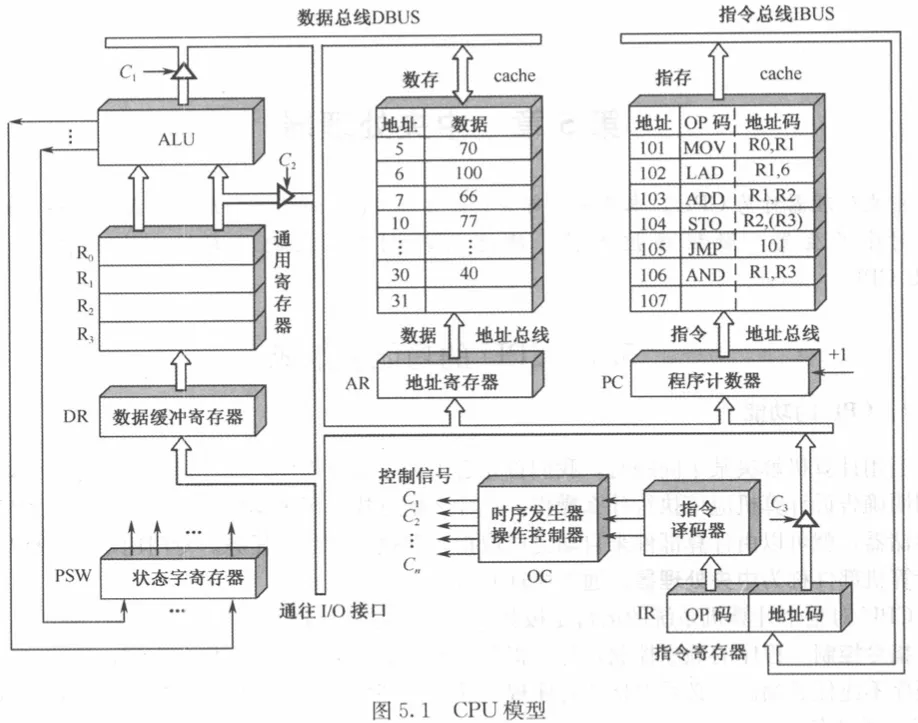

参见下图的数据通路，画出取数指令“LAD （R3），RO”的指令周期流程图， 其含义是将（R3）为地址数存单元的内容取至寄存器Ro中，标出各微操作控制信号序列。

1. C1
   1. PC -> IBUS PCout
   2. IBUS -> IR IRin
   3. PC -> PC+1 PC+1
2. C2 译码
3. C3
   1. (R2) -> AR R3out, ARin, C2
   2. Cache -> DR DRin
   3. (DR) -> R0 R0in

假设某机器有80条指令，平均每条指令由4条微指令组成，其中有一条取指微指令是所有指令公用的。 已知微指令长度为32位，请估算控制存储器容量。

$$32 \times (80\times 3 + 1)$$

某计算机有如下部件：ALU，移位器，主存M，主存数据寄存器MDR， 主存地址寄存器MAR，指令寄存器IR，通用寄存器R0~R3，暂存器C和D。

(1) 画出“ADD R1，R2”指令的指令周期流程图（（R1）+（R2）-> R2 ）。

• PC -> MAR
• M -> MDR
• MDR -> IR
• PC + 1
• 译码
• R1 -> C
• R2 -> D
• C + D -> R2

已知某机采用微程序控制方式，控存容量为512X48位。 微程序可在整个控存中实现转移，控制微程序转移的条件共4个，微指令采用水平型格式， 后继微指令地址采用断定方式。请问：

(1) 微指令的三个字段分别应为多少位？

控制 4 地址 9 操作 35

今有4级流水线，分别完成取指、指令译码并取数、运算、送结果四步操作。 今假设完成各步操作的时间依次为100ns，100ns， 80ns， 50ns。 请问：

(1) 流水线的操作周期应设计为多少？

100ns

(2) 若相邻两条指令发生数据相关，硬件上不采取措施，那么第2条指令要推迟多少时间进行？

两条指令发生冲突时，前一条指令的 EX 和 WB 冲突，因此第二条指令需要延迟两个时钟周期，也就是 200ns。

(3) 如果在硬件设计上加以改进，至少需推迟多少时间

如果改进，使用旁路技术，这样只需推迟 1 个操作时钟就能得到所需数据，即推迟 100ns。
